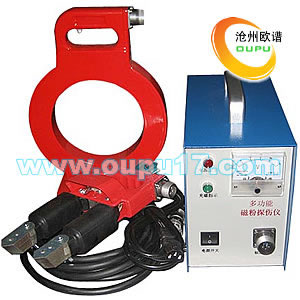

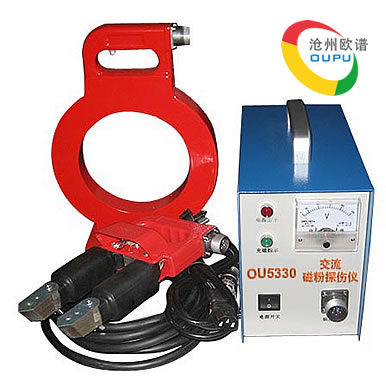

OU5330交流磁粉焊缝探伤仪

一、产品简介

OU5330交流磁粉焊缝探伤仪是我公司吸收国内外同类产品的优点自行设计生产的新型磁粉探伤设备。采用外加磁场磁化法，使仪器具有体积小、重量轻等优点。高集成化电路使一台设备兼备原几种设备的全部功能，该仪器可配A、D、E、O四种探头。


二、该仪器备有三种探头：（A、D、O、E）

1、马蹄探头：(A型) 它可以对各种角焊缝，大型工件的内外角进行局部探伤。
2、电磁轭探头：(D型)它配有活关节，可以对曲面、平面工件进行探伤。

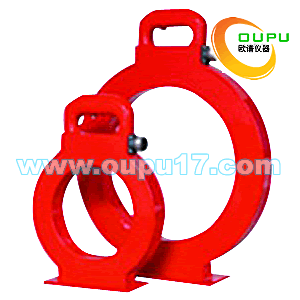

3、磁 环：(O型)它能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕 (疲劳裂痕均垂直于轴向)极为方便，用它还可以对工件进行远离法退磁。
4、Ｅ型探头:(即旋转磁场探头) 它能对各种焊缝和几何形状大的曲面，进行一次全方位探伤，不需要像Ｄ型、Ａ型探头那样，对每一部位必须在互相垂直的方向上分二次探伤，因而提高了探伤速度，由于探头上装有工作照明灯，便于让探伤工在足够的光度下进行观察，探头装有滚轮，即方便操作又增加了速度。

三、技术参数

四、探头说明

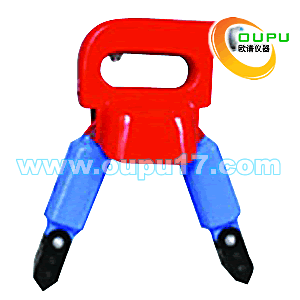

A型探头： 马蹄磁轭角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、形状复杂工件探伤尤其适用。    极距：20-160；提升力：AC≥5，DC≥18。    配备一台电磁轭角焊缝探伤仪，探头采用活关节可自由调节使用范围广。	D型探头：    电磁轭探头，多种活动关节，磁化强度大。    极距：60-220，提升力：AC≥6，DC≥20。    配备一台电磁轭角焊缝探伤仪，探头具有导磁高、磁化强度大等特点。	O型探头：    也称环形探头，内径：150，中心磁场≥180Oe。    配备一台环形探伤仪，它是采用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、螺栓类等复杂工件的分段探伤或退磁。

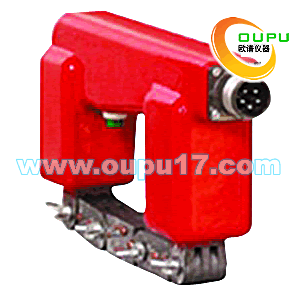

E型探头： 交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤，行走滚轮和工作灯可提高探伤速度。    极距：110，提升力：AC≥8。配备一台旋转磁场探伤仪，两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。探头速度快、检测质量高。

五、操作与维修

使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检查电源与本仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。

 1. 操作步骤
 1.1 将电源插头线与仪器电源插座接好，探头和输出插座连接好。
 1.2 接通仪器电源开关，此时电源指示灯亮，仪器控制电路同时接通，伺服工作。
 1.3 将探头和被检工件接触好，按下探头上的开关，这时仪器对工件呈磁化状态，工作灯亮。松开开关，则切断主回路电源，工件停止磁化。
 1.4 停止使用时，关断仪器电源开头，切断电源。

 2. 故障检修
 电源接通无指示、不工作，保险丝熔断、因短路或过载引起。
 按下开关，探头工作，无工作指示，因工作指示灯损坏引起。
 工作指示灯亮，探头不充磁，主电路或控制电路有故障。
 接通电源，不按充磁开关即充磁，控制电路或双向可控硅坏。


六、注意事项

1. 本仪器工作节拍：建议在长时间连续工作时： 充磁时间≤3秒，间息时间≥5秒。
 2. 在使用前应检查供电电压是否符合仪器要求，如过高或过低会损坏仪器或影响探伤效果。
 3. 使用时探头端面应与被检工件保持良好接触，然后再按下充磁开关，此时磁化效果最佳。
 4. 本仪器虽有很好的空载过流保护电路，但在使用时，应尽量避免空载工作，以减少产生不必要的温升。
 5. 本仪器可连续工作，如发现部分发热严重即停止使用，待查明原因后再使用。
6. 仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。
7. 在自行修理时，请注意机内高压危险。 按下充磁工作开关时，不可开关电源。
8. 仪器外壳必须可靠接地。
9. 发生电路故障如无法修理，请将仪器发回沧州欧谱公司服务中心。
